Подушка 801902779 для вальца XCMG: почему одного каталожного номера недостаточно

Опубликовано: 16.07.2026

Перед заказом стоит открыть карточку детали и спокойно сравнить название, номер, назначение и посадочные параметры со старой деталью или каталогом техники.

Дело в том, что каталожный номер 801902779 действительно соответствует подушке вальца XCMG, однако «соответствует» и «подойдёт к вашей конкретной машине» — это не одно и то же.

Откуда берутся расхождения при одинаковом номере

XCMG выпускает дорожные вальцы в десятках модификаций. Одни и те же узлы могут устанавливаться на разные модели, но с нюансами. Ревизии деталей меняются в зависимости от года выпуска машины, партии поставки, завода-изготовителя самого амортизирующего элемента. Иногда производитель вносит небольшие конструктивные изменения без изменения основного номера — так называемые скрытые конструктивные изменения.

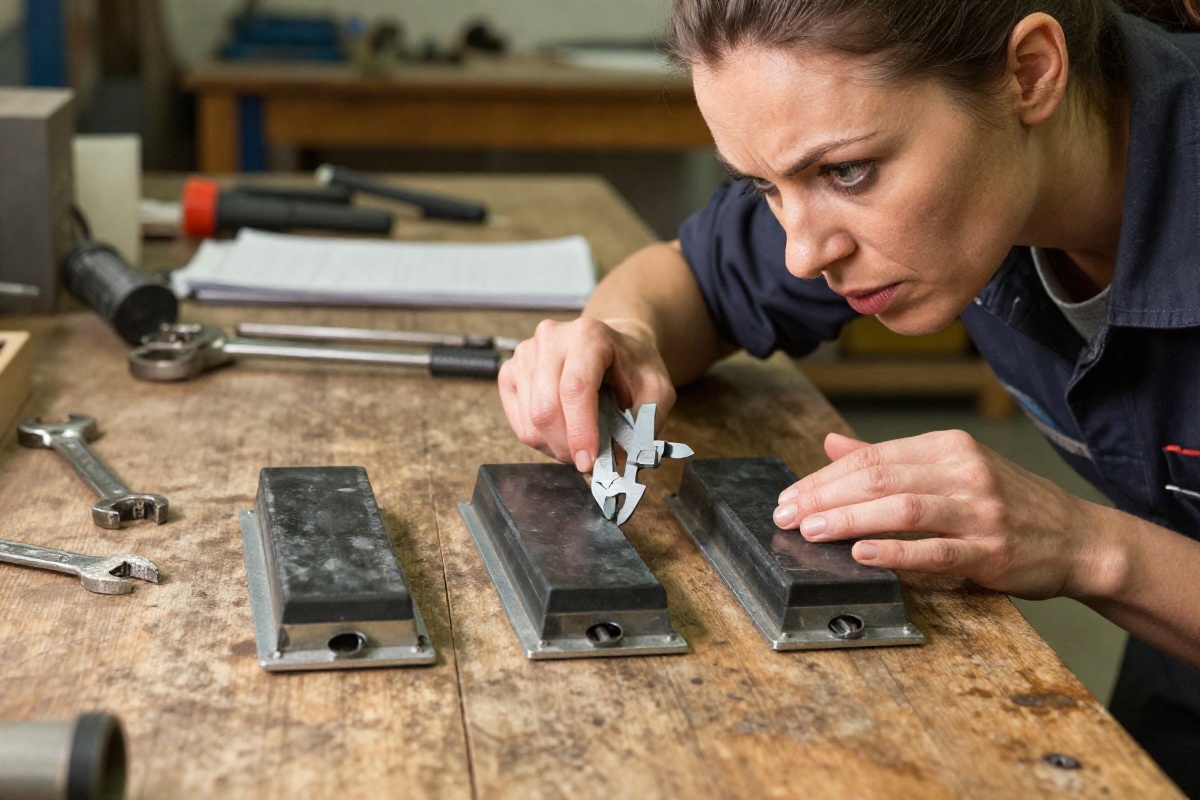

Кроме того, существуют неоригинальные аналоги. Множество заводов в Китае, России и других странах выпускают аналоги под этот номер. И вот тут начинается самое интересное: два разных производителя могут читать один и тот же оригинальный чертёж по-разному. Допуски, форма фланца, жесткость резины — всё это варьируется. Номер на коробке совпадает, а деталь физически не становится на место.

Какие параметры нужно сверять

Чтобы избежать ситуации, когда деталь приехала, а монтаж невозможен, перед оформлением заказа стоит снять несколько замеров со старой подушки. Даже если она деформирована, порвана или частично разрушена, базовые размеры обычно можно определить.

• Диаметр центрального отверстия. Кажется очевидным, но именно здесь кроется частая проблема. Отверстие может отличаться на 1–2 миллиметра, и этого достаточно, чтобы деталь не наделась на палец без доработки, которая сводит на нет всю идею быстрого ремонта.
• Наружный диаметр резиновой части. Влияет на то, как подушка сидит в посадочном месте. Если диаметр больше номинального — придётся запрессовывать с риском повредить резину. Если меньше — подушка будет болтаться и быстро выйдет из строя от перегрузок.
• Общая высота в свободном состоянии. Не под нагрузкой, а именно свободная высота. Разница в пять-восемь миллиметров может означать, что при затяжке крепежа подушка будет либо недожата, либо перетянута.
• Ширина и форма посадочных площадок. У некоторых модификаций площадки не плоские, а с фаской или выпуклостью. Этот момент визуально заметен, но его легко пропустить, если не сравнивать старую и новую деталь бок о бок.
• Расположение и диаметр крепёжных отверстий во фланцах (если подушка имеет металлические ушки).

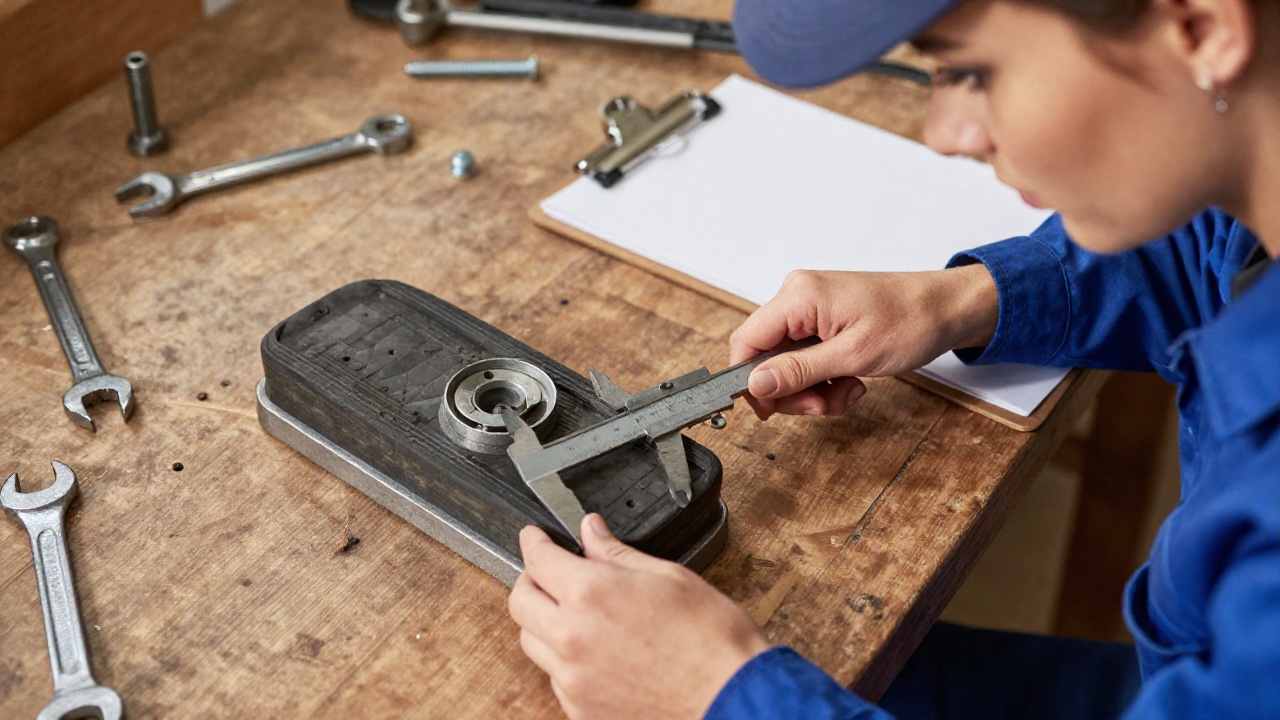

Как правильно снять замеры

Старую подушку нужно демонтировать. Замерять прямо на машине бессмысленно — деформация под нагрузкой даст искажённые цифры. После снятия очистите деталь от грязи и кусков старой резины. Штангенциркуль — минимально достаточный инструмент, но для наружного диаметра резиновой части лучше использовать обычную линейку или рулетку, потому что губки штангенциркуля могут вдавливать резину.

Запишите все замеры. Фотографии старой детали с разных ракурсов тоже не будут лишними — особенно если показываете параметры поставщику по телефону или в мессенджере.

Что делать, если старой подушки нет под рукой

Бывает и так: деталь разрушилась полностью, фрагменты потерялись, а машина уже разобрана. В этом случае остаются два пути. Первый — обратиться к электросхемам и каталогам XCMG для вашей конкретной модели и серийного номера. Второй — замерить посадочные места на самом вальце: диаметр пальца, размер стакана, расстояние между плитами в свободном состоянии. По этим обратным размерам грамотный поставщик сможет подобрать подходящую модификацию.

Риски заказа «вслепую»

Заказать деталь только по номеру, не сверив размеры — это лотерея. Иногда выигрываешь, иногда нет. Последствия проигрыша зависят от того, когда обнаружится несовпадение.

Лучший вариант — механик замечает несоответствие до монтажа. Потеряно время на ожидание правильной детали, но хотя бы техника не пострадала. Худший вариант — попытаться заставить неподходящую подушку встать на место. Проблемы с запрессовкой, натяг крепежа с усилием, превышающим расчётное, использование кувалды «для посадки» — всё это ведёт к повреждению посадочных мест на вальце. А ремонт рамы или кронштейна обойдётся на порядок дороже, чем своевременная замена десятки рублей.

Отдельная история — когда подушка формально встала, но её рабочие характеристики не соответствуют требуемым. Слишком мягкая резина не будет гасить вибрации, слишком жёсткая — передаст ударные нагрузки на раму. В обоих случаях ресурс соседних узлов сокращается, а комфорт оператора падает до неприемлемого уровня.

Практические рекомендации

1. Снимайте замеры старой детали перед любым заказом, даже если уверены в номере на сто процентов.
2. Сообщайте поставщику не только номер, но и модель вальца, год выпуска и серийный номер машины — это сужает поле для ошибки.
3. Если заказываете аналог, а не оригинал, уточняйте, по какому именно образцу он изготовлен и какие допуски имеет.
4. При получении детали сравните её со старой до начала монтажа. Лучше обнаружить проблему на верстаке, чем в посадочном месте.
5. Не соглашайтесь на установку «с натягом» или «после доработки напильником». Если подушка не подходит по размерам — она просто не подходит.

Подушка 801902779 — распространённая и в целом доступная позиция. Найти её несложно, но найти именно ту модификацию, которая без проблем встанет на ваш вальц — это вопрос внимательности на этапе заказа. Десять минут с штангенциркулем экономят дни простоя и сотни тысяч рублей на переделки.
